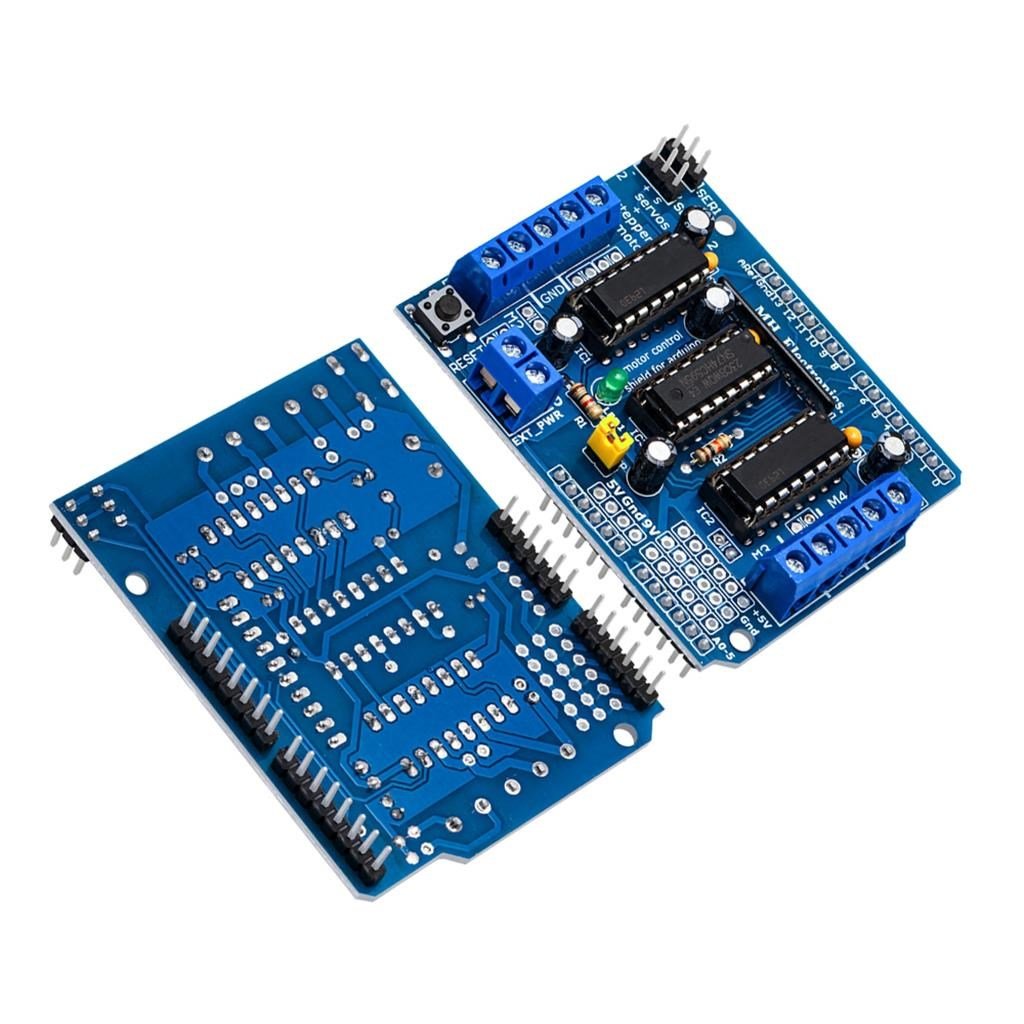

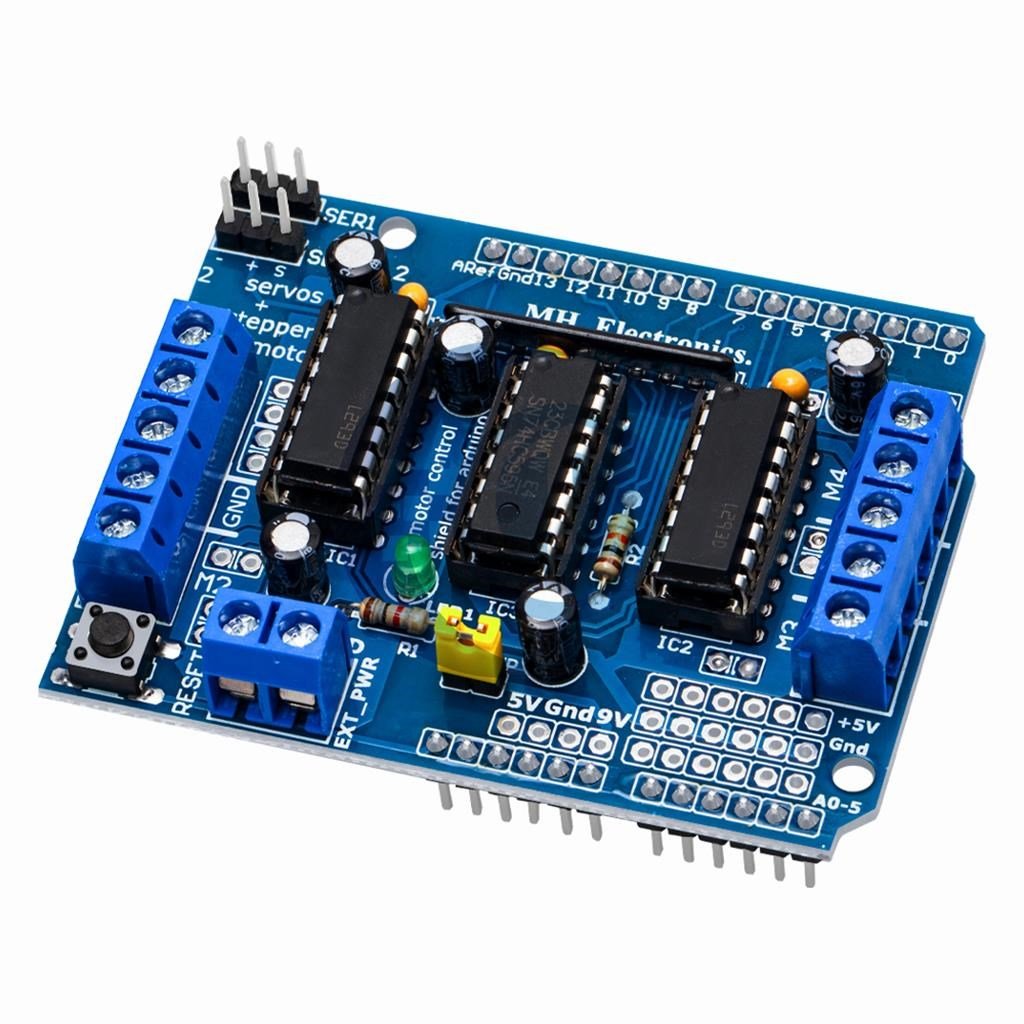

L293D Arduino Dört Motor Sürücü Shield
L293D Arduino Dört Motor Sürücü Shield
L293D Arduino Dört Motor Sürücü Shield
L293D Arduino Dört Motor Sürücü Shield

L293D Arduino Dört Motor Sürücü Shield (47045560)

0.0
Fiyat : ₺113,00(KDV Dahil)
Stok Miktarı : 10
₺9,42 `den başlayan taksitlerle
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Arduino için Motor Sürücü Kalkanı , uyumlu mikrodenetleyici kartlarına doğrudan takılabilen, son derece kapsamlı bir genişletme kartıdır ve aynı anda 4 DC motoru veya 2 step motoru (tek kutuplu veya çift kutuplu) ve bunlara ek olarak 2 servo motoru kontrol etmenizi sağlar.
Kart üzerinde 2 adet L293D motor sürücü entegresi bulunmaktadır.
Her biri kanal başına 0,6A akım çekebilen 4 ayrı DC motor veya 2 ayrı step motor doğrudan sürülebilir.
Bağladığınız motorların hızını ve yönünü birbirinden tamamen bağımsız olarak kontrol edebilirsiniz.
Yazılım tarafında motor kontrollerini kolaylaştırmak için resmi AFMotor Kütüphanesi kullanılmaktadır.
L293D Motor Sürücü Koruma Modülü
Giriş ve Çıkış Pinlerinin Kullanımı
Motor Shield'in aynı anda çalıştırabileceği motor sayısı oldukça yüksek olduğundan, kullandığı dijital pin sayısı da buna bağlı olarak yüksektir.
Modül, 2, 13 ve A0-A5 (analog) pinleri hariç toplam 8 pini aktif olarak kullanır. Bu nedenle, bu motor sürücüsüyle birlikte ek bir sensör veya iletişim modülü kullanılacaksa, modül tarafından boşta bırakılan pinlere dikkat edilmelidir.
Kart üzerindeki L293D motor sürücülerinin yön (Dir) pinleri, kart üzerindeki 74HC595 kaydırma kaydedici entegresi aracılığıyla donanım tarafından kontrol edilir.
PWM pinleri ve servolar doğrudan Arduino® üzerindeki pinlere bağlanır.
Motor sürücüsüyle birlikte kullanılan AFMotor Kütüphanesi, tüm bu pin yapılandırma ve adresleme işlemlerini arka planda otomatik olarak gerçekleştirir.
Bu nedenle, bu pinlerle ilgili olarak yazılımda ek bir yapılandırmaya gerek yoktur.
Kart üzerindeki Servo 1 soketi donanımsal olarak dijital Pin 10'a, Servo 2 soketi ise dijital Pin 9'a bağlanır.
Arduino için Motor Sürücü Kartı Teknik Özellikleri
5-12V arasında geniş çalışma voltajı aralığı
2 adet entegre L293D motor kontrol ünitesi ve bir adet 74HC595 kaydırma kaydedici.
4 adet DC motorun eş zamanlı olarak bağımsız kontrolü
2 adet step motorun bağımsız kontrolü
2 adet servo motor için hazır 3 pinli soketler
Her bir DC motor kanalına sürekli olarak 0,6A akım sağlama kapasitesi.
Harici sensör bağlantıları için analog giriş pinleri (A0-A5) boşta bırakılmıştır.
Orijinal UNO ve uyumlu donanımlarla pin uyumluluğu

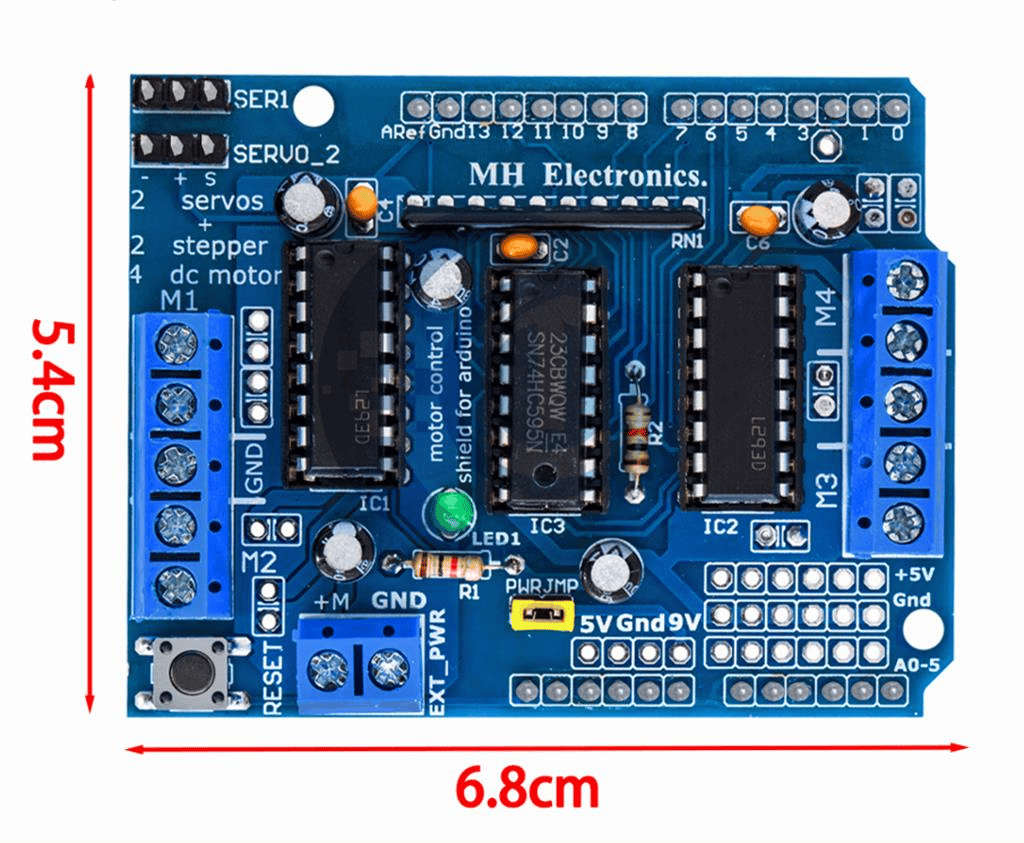

Ürün Ölçüleri: 69 mm x 53 mm x 14,3 mm
Ağırlık: 32 gram
Birlikte Kullanılabilecek Ürünler:
Arduino® UNO R3
Arduino ile uyumlu UNO R3 Geliştirme Kartı
Arduino ile Uyumlu Shield Modülleri
Sensör Modülleri
Step Motor Çeşitleri
Servo Motor Çeşitleri
Dişli kutulu DC motor çeşitleri
Paket İçeriği
1 Adet Motor Sürücü Shield
