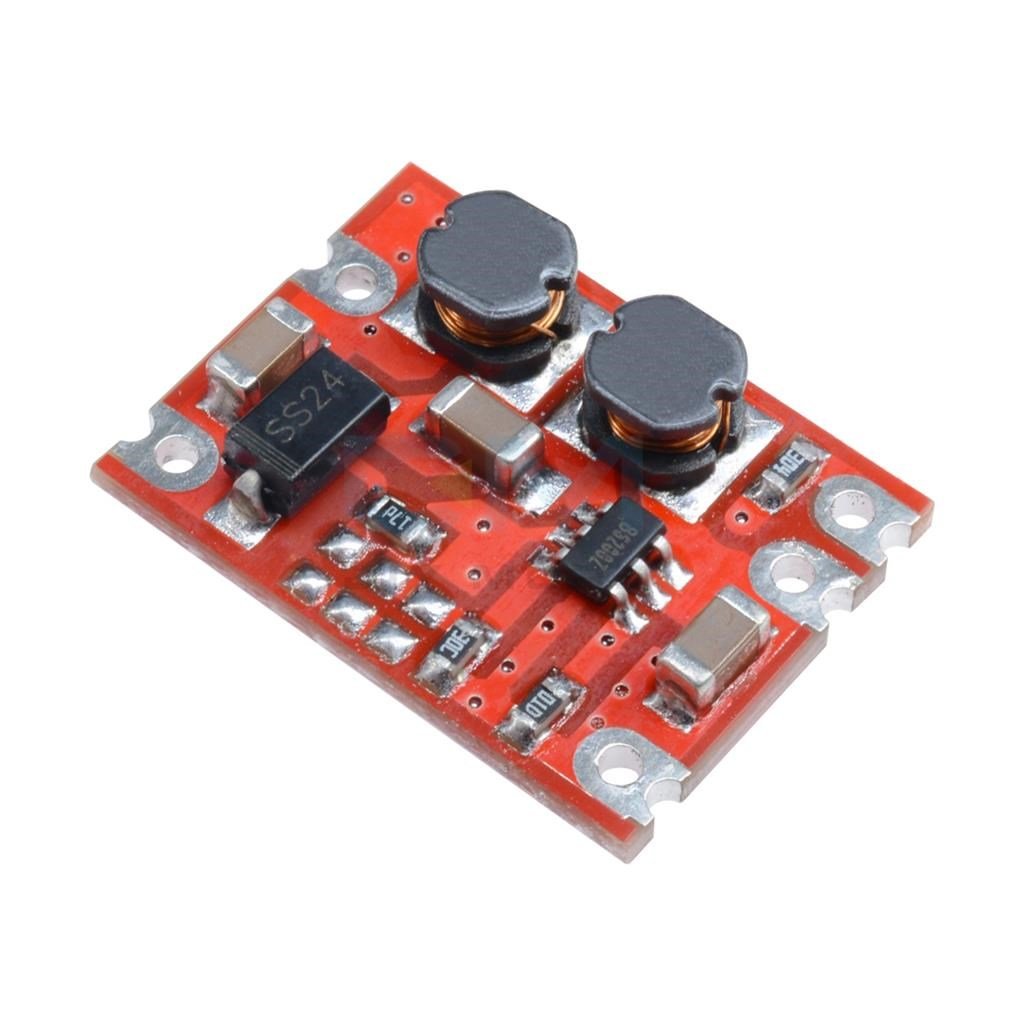

S09 DC-DC Otomatik Dönüştürücü Modül 3-15V Giriş 5V Çıkış 600mA (47045772)

Otomatik Dönüştürücü çalışma yapısına sahip S09 DC-DC modül, 3-15 V DC giriş gerilimini seçilen sabit çıkış gerilimine dönüştürmek için kullanılır.
Step Up ve Step Down işlemlerini otomatik gerçekleştirerek  5 V  sabit çıkış seçenekleri sunar.
Otomatik Dönüştürücü S09, giriş gerilimini gerektiğinde yükselten veya düşüren kompakt bir DC-DC güç modülüdür.
Step Up ve Step Down işlemlerini otomatik gerçekleştirerek seçilen çıkış geriliminin kararlı biçimde elde edilmesini sağlar.
Bataryalı elektronik sistemler, robotik uygulamalar ve farklı DC güç besleme projelerinde kullanılabilir.
S09 Otomatik Dönüştürücü, tek devre üzerinde Buck Boost çalışma prensibiyle gerilim yükseltme ve düşürme işlemlerini gerçekleştirir.
Giriş gerilimi seçilen çıkış değerinin altında olduğunda Step Up, üzerinde olduğunda ise Step Down modunda çalışır.
Ürün; 5 V sabit çıkış sağlar Çıkış değeri potansiyometre ile ayarlanan bir yapı değildir; kullanılacak gerilime uygun S09 versiyonu seçilmelidir.
Modülün maksimum çıkış akımı 600 mA, anahtarlama frekansı 1,2 MHz ve belirtilen dönüşüm verimi %75'tir. 19 × 14 × 4 mm kompakt ölçüsü sayesinde küçük elektronik sistemlere kolayca entegre edilebilir.
Öne Çıkan Özellikler
Otomatik Step Up / Step Down çalışma
Buck Boost dönüştürücü yapısı
3-15 V DC giriş gerilimi
5 V sabit çıkış sağlar.
Maksimum 600 mA çıkış akımı
1,2 MHz anahtarlama frekansı
%75 belirtilen dönüşüm verimi
200 µA'dan düşük boşta akım
50 mV'dan düşük çıkış ripple değeri
Kompakt PCB yapısı
Kullanım Alanları
Mikrodenetleyici ve elektronik kontrol kartları
Batarya ile çalışan elektronik cihazlar
Robotik uygulamalar
DIY elektronik projeleri
DC güç besleme devreleri
Kompakt elektronik sistemler
Teknik Özellikler
Model S09
Dönüştürücü Tipi Otomatik Step Up / Step Down, Buck Boost
Giriş Gerilimi
3-15 V DC
Çıkış Gerilimi Seçenekleri 5 V
Çıkış Yapısı Sabit, seçilen versiyona göre
Maksimum Çıkış Akımı 600 mA
Dönüşüm Verimi %75
Boşta Akım <200 µA
Çıkış Ripple <50 mV
Çıkış Hassasiyeti ±0,1 V
Anahtarlama Frekansı 1,2 MHz
Çalışma Sıcaklığı -20 °C ile +85 °C
Boyut 19 × 14 × 4 mm
PCB Kalınlığı 1,2 mm
Montaj SMD veya 2,54 mm pin
İzolasyon İzolesiz
Modül 19 × 14 × 4 mm ölçülerindedir ve kompakt PCB yapısıyla elektronik projelere kolay entegrasyon sağlar.
Paket İçeriği
1 Adet Voltaj Regülatör Modülü
